تا به حال به این فکر کردهاید که چطور آب گرم به راحتی به رادیاتورهای خانه شما میرسد یا چگونه سیستمهای تهویه مطبوع، هوایی خنک و دلپذیر را به ارمغان میآورند؟ پاسخ در یک کلمه نهفته است: “سیرکوله“. اما سیرکوله فقط یک پمپ ساده نیست؛ دنیایی از مهندسی دقیق و چالشهای پنهان است که میتواند عملکرد و طول عمر سیستمهای حیاتی شما را تحت تأثیر قرار دهد.
در این مقاله، قصد داریم سیرکوله را از زوایای کاملاً فنی و مهندسی بررسی کنیم، از اصول بنیادین حرکت سیالات گرفته تا تهدیدات پنهان خوردگی گالوانیک که میتواند به سادگی به سیستمهای شما آسیب برساند. اما نگران نباشید! در کنار بررسی چالشها، فیلتر مغناطیسی تیکال به عنوان پیشرو در طراحی فیلترهای مغناطیسی مدار سیرکوله، راهکارهای نوآورانه و هوشمندانهای را برای مقاومت سیستم سیرکوله شما در برابر خوردگی گالوانیک ارائه میدهد. با ما همراه باشید تا از سیر تا پیاز این مفهوم مهم را کشف کنیم و بیاموزیم چطور از سرمایههای خود محافظت کنیم. آمادهاید؟ پس بیایید شروع کنیم!
اصول دینامیک سیالات در مدار سیرکوله از پمپ تا تبادل حرارت
وقتی از سیرکوله صحبت میکنیم، در واقع از حرکت هدفمند یک سیال (معمولاً آب یا سیال ناقل حرارت) در یک مسیر بسته و مشخص حرف میزنیم. این حرکت، تنها با فشردن یک دکمه اتفاق نمیافتد، بلکه حاصل درک عمیق از قوانین فیزیک و مهندسی است. بیایید نگاهی عمیقتر به اصول حاکم بر این فرآیند بیندازیم.
هیدرودینامیک پمپهای سیرکوله انتخاب و بهینهسازی پمپ بر اساس هد و دبی
قلب تپنده هر سیستم سیرکوله، پمپ سیرکوله است. این قطعه حیاتی، مسئول ایجاد انرژی لازم برای حرکت سیال در مدار است. اما انتخاب پمپ مناسب، فراتر از یک خرید ساده است؛ باید بر اساس دو پارامتر کلیدی “هد” (Head) و “دبی” (Flow Rate) صورت گیرد.
- دبی (Q): به میزان حجم سیال عبوری از یک مقطع در واحد زمان گفته میشود و معمولاً بر حسب لیتر بر دقیقه یا متر مکعب بر ساعت بیان میگردد. انتخاب صحیح دبی، تضمینکننده انتقال حرارت کافی یا تأمین آب مورد نیاز در نقاط مختلف سیستم است.
- هد (H): به ارتفاع ستون سیالی گفته میشود که پمپ قادر است آن را بالا ببرد یا به بیان دیگر، مقاومتهایی که پمپ باید بر آنها غلبه کند. این مقاومتها شامل اصطکاک در لولهها، شیرآلات، مبدلهای حرارتی و اختلاف ارتفاع در سیستم هستند. یک پمپ با هد نامناسب، میتواند منجر به جریان ناکافی یا هدررفت انرژی شود.
آنالیز جریان و افت فشار: محاسبات مهندسی برای طراحی بهینه سیستم سیرکولاسیون
تصور کنید سیالی در یک مسیر پیچ در پیچ در حرکت است. در هر پیچ، در هر شیر، و در هر تغییری در قطر لوله، مقداری از انرژی سیال به دلیل اصطکاک و تلاطم از دست میرود. این پدیده را “افت فشار“ مینامیم. آنالیز دقیق افت فشار در یک مدار سیرکوله، برای طراحی بهینه و اقتصادی سیستم حیاتی است.
محاسبات مهندسی شامل:
- افت فشار خطی: ناشی از اصطکاک سیال با دیواره داخلی لولهها.
- افت فشار موضعی: ناشی از شیرآلات، اتصالات، زانوییها و مبدلهای حرارتی.
طراحان سیستمهای سیرکوله، با استفاده از نرمافزارهای تخصصی و فرمولهای مهندسی، افت فشار کل سیستم را محاسبه میکنند تا پمپی با توان مناسب انتخاب شود که قادر به غلبه بر این مقاومتها باشد. نادیده گرفتن این محاسبات، به معنای تحمیل فشار بیش از حد به پمپ، کاهش راندمان و در نهایت، خرابی زودهنگام است.
انتقال حرارت در سیستمهای سیرکوله: بررسی راندمان حرارتی و نقاط بحرانی
هدف اصلی بسیاری از سیستمهای سیرکوله، انتقال حرارت است؛ چه رساندن آب گرم به رادیاتورها باشد، چه خنکسازی تجهیزات صنعتی. راندمان حرارتی سیستم، به میزان مؤثر بودن این انتقال حرارت بستگی دارد. عواملی مانند:
- جنس لولهها و مبدلهای حرارتی: ضریب هدایت حرارتی مواد.
- سرعت جریان سیال: تأثیر بر زمان تماس و انتقال انرژی.
- وجود رسوبات و آلایندهها: تشکیل لایههای عایق حرارتی که راندمان را به شدت کاهش میدهند.
نقاط بحرانی در انتقال حرارت، معمولاً در مبدلهای حرارتی، رادیاتورها و کویلها رخ میدهند؛ جایی که تجمع رسوبات و ذرات معلق میتواند منجر به کاهش شدید تبادل حرارت و افزایش مصرف انرژی شود. تیکال با فیلترهای مغناطیسی خود، با حذف ذرات مزاحم، به حفظ راندمان بالای انتقال حرارت در این نقاط حساس کمک شایانی میکند.
متالورژی سیستمهای سیرکوله: شناخت آلیاژها و حساسیت آنها به خوردگی
سیستمهای سیرکوله از مواد مختلفی مانند مس، برنج، فولاد، و آلومینیوم ساخته میشوند. شناخت متالورژی این آلیاژها و رفتار آنها در محیط آبی، برای پیشگیری از خوردگی ضروری است. هر فلز، پتانسیل الکتروشیمیایی خاص خود را دارد و در صورت تماس با فلزات دیگر و وجود الکترولیت (آب)، میتواند منجر به بروز پدیده خوردگی گالوانیک شود. تیکال در طراحی فیلترهای خود، به این چالش متالورژیکی توجه ویژهای داشته تا با کاهش عوامل تسریعکننده خوردگی، عمر مفید تجهیزات را به حداکثر برساند.
خوردگی گالوانیک در سیستمهای سیرکوله: مکانیسم، عوامل تسریعکننده و راهکارهای تیکال
یکی از مخربترین پدیدهها در سیستمهای سیرکوله، به ویژه سیستمهای پکیج، گرمایش از کف و چیلر، خوردگی گالوانیک است. این نوع خوردگی، نتیجه یک فرآیند الکتروشیمیایی است که به آرامی اما پیوسته، اجزای فلزی سیستم را تخریب میکند.
الکتروشیمی خوردگی گالوانیک: بررسی پتانسیلهای الکترودی و تشکیل سلولهای خوردگی
خوردگی گالوانیک زمانی اتفاق میافتد که دو فلز با پتانسیلهای الکتریکی متفاوت در حضور یک الکترولیت (مانند آب) به هم متصل شوند. در این شرایط، فلز فعالتر (آنود) شروع به از دست دادن الکترونها و خورده شدن میکند، در حالی که فلز نجیبتر (کاتد) محافظت میشود. این فرآیند، شبیه به یک باتری کوچک است که در آن، فلزات در حال واکنش شیمیایی هستند و سیستم شما را از درون تخریب میکنند. پتانسیلهای الکترودی فلزات مختلف، تعیینکننده میزان تمایل آنها به خورده شدن در حضور یکدیگر است.
شناسایی زوجهای گالوانیک: مس، آهن، آلومینیوم و برنج در مدارهای سیرکوله
در یک سیستم سیرکوله، فلزات متفاوتی به کار میروند:
- مبدلهای حرارتی معمولاً از مس یا آلومینیوم ساخته میشوند.
- لولهها میتوانند از فولاد، مس یا PEX باشند.
- پمپها حاوی قطعات آهنی و برنجی هستند.
- اتصالات و شیرآلات نیز اغلب از برنج یا آلیاژهای دیگر ساخته میشوند.
رایجترین زوجهای گالوانیک در این سیستمها عبارتند از: مس و آهن (فولاد)، آلومینیوم و مس، و حتی برنج و فولاد. وجود این زوجها در کنار هم، زمینه را برای بروز خوردگی گالوانیک فراهم میکند. به عنوان مثال، تماس آب با مبدل مسی و سپس عبور از لولههای فولادی، میتواند منجر به خوردگی شدید فولاد شود.
نقش آلایندهها و اکسیژن: تسریعکنندههای خوردگی در محیطهای آبی
وجود برخی آلایندهها و گازها در آب، میتواند فرآیند خوردگی گالوانیک را به شدت تسریع کند:
- اکسیژن محلول: اکسیژن به عنوان یک عامل اکسیدکننده، فرآیند کاتدی را فعالتر کرده و سرعت خوردگی را افزایش میدهد.
- املاح معدنی: یونهای کلراید، سولفات و کربنات موجود در آب، هدایت الکتریکی آب را افزایش داده و مسیرهای بهتری را برای جریان الکترونها فراهم میکنند.
- ذرات فلزی: وجود ذرات فلزی معلق (به ویژه ذرات آهن و مگنتیت) که از خوردگیهای قبلی یا فرسایش سیستم ناشی شدهاند، میتوانند به عنوان نقاط کاتدی عمل کرده و خوردگی فلزات دیگر را تسریع کنند.
جالب است بدانید که ذرات اکسید آهن (مگنتیت) که محصول خوردگی داخلی سیستم هستند، به دلیل خواص مغناطیسی خود میتوانند به راحتی توسط فیلترهای مغناطیسی تیکال جداسازی شوند و با حذف آنها، یکی از عوامل اصلی تسریعکننده خوردگی را از بین ببریم.
استراتژیهای مهندسی تیکال: مهار خوردگی گالوانیک با فیلتراسیون مغناطیسی
تیکال با رویکردی هوشمندانه و مهندسی شده، راهکاری پایدار برای مقابله با خوردگی گالوانیک ارائه میدهد. استراتژی اصلی تیکال بر پایه حذف فیزیکی عوامل تسریعکننده خوردگی استوار است:
- جداسازی ذرات مغناطیسی: فیلترهای مغناطیسی تیکال به طور موثری ذرات اکسید آهن (مگنتیت) و سایر ذرات فلزی مغناطیسی معلق در آب را جذب میکنند. این ذرات، نه تنها میتوانند به عنوان نقاط کاتدی در فرآیند گالوانیک عمل کنند، بلکه با تجمع خود، مسیر جریان سیال را مسدود کرده و باعث کاهش راندمان حرارتی و سایش تجهیزات میشوند.
- کاهش رسوبگذاری: با حذف ذرات معلق، احتمال تشکیل رسوبات سخت و چسبنده بر روی سطوح داخلی مبدلها و لولهها به شدت کاهش مییابد. رسوبات، میتوانند پتانسیل گالوانیک را تغییر داده و نقاط محلی برای تمرکز خوردگی ایجاد کنند.
- حفظ کیفیت آب سیستم: تیکال به حفظ کیفیت آب در مدار سیرکوله کمک میکند. آبی که عاری از ذرات معلق و عوامل تسریعکننده خوردگی باشد، کمتر مستعد فرآیندهای مخرب گالوانیک خواهد بود.
مهندسی پیشرفته برای جداسازی مگنتیت و حفاظت از سیستم

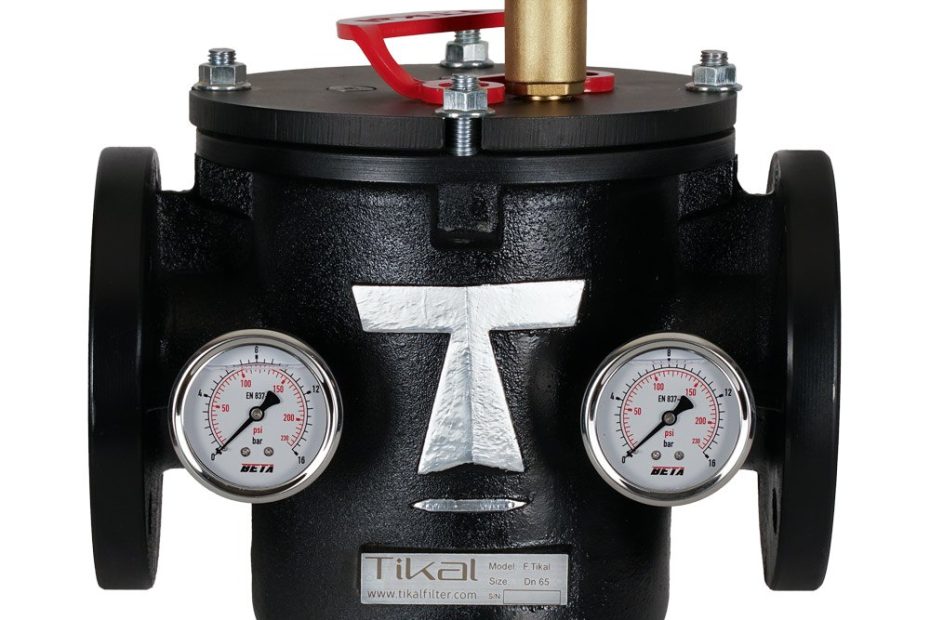

فیلترهای مغناطیسی تیکال، نتیجه سالها تحقیق و توسعه در زمینه محافظت از سیستمهای سیرکوله هستند. این فیلترها، با بهرهگیری از یک اصل فیزیکی ساده اما قدرتمند، راهکاری بینظیر برای مقابله با رایجترین نوع خوردگی در این سیستمها ارائه میدهند: مگنتیت.
مبانی فیزیکی جذب مغناطیسی: اصول کار آهنرباهای نئودیمیوم در فیلترهای تیکال
هسته اصلی فیلترهای تیکال، آهنرباهای نئودیمیوم با قدرت فوقالعاده بالا هستند. این آهنرباها، میدان مغناطیسی قوی ایجاد میکنند که قادر به جذب ذرات آهنی، حتی در ابعاد نانو، هستند. برخلاف فیلترهای مکانیکی که تنها ذرات بزرگتر از منافذ خود را به دام میاندازند، فیلترهای مغناطیسی تیکال میتوانند ذرات میکروسکوپی مگنتیت را که عامل اصلی سایش و خوردگی هستند، از جریان سیال جدا کنند. این فرآیند کاملاً فیزیکی بوده و هیچگونه افزودنی شیمیایی به آب اضافه نمیشود.
مکانیسم تشکیل مگنتیت (Fe₃O₄): محصول خوردگی در سیستمهای حرارتی و سردکننده
مگنتیت (Fe₃O₄) نوعی اکسید آهن است که به طور طبیعی در سیستمهای سیرکوله، به ویژه در حضور اکسیژن و دماهای بالا (مانند پکیجها و سیستمهای گرمایشی)، به عنوان محصول خوردگی آهن و فولاد تشکیل میشود. این ذرات بسیار ریز و سیاه رنگ هستند و به راحتی توسط جریان آب حمل میشوند. مگنتیت، نه تنها نشانهای از خوردگی در حال وقوع است، بلکه خود به عنوان یک کاتالیزور عمل کرده و فرآیند خوردگی را تسریع میکند. تجمع این ذرات در مبدلهای حرارتی، پمپها و شیرآلات، منجر به مشکلات جدی میشود.
تأثیر ذرات پارامغناطیس بر راندمان سیستم: گرفتگی، سایش و کاهش انتقال حرارت
ذرات مگنتیت و سایر ذرات پارامغناطیس (ذراتی که در حضور میدان مغناطیسی، کمی خاصیت مغناطیسی پیدا میکنند) حتی در ابعاد میکرونی، میتوانند تأثیرات مخربی بر سیستم شما داشته باشند:
- گرفتگی و رسوبگذاری: این ذرات در نقاط با جریان کم یا در مبدلهای حرارتی تجمع یافته و باعث گرفتگی و کاهش قطر لولهها میشوند.
- سایش اجزای مکانیکی: عبور این ذرات ساینده از پمپها و شیرآلات، به تدریج منجر به سایش و فرسایش قطعات متحرک میشود.
- کاهش انتقال حرارت: تجمع ذرات مگنتیت بر روی سطوح تبادل حرارتی مبدلها، لایهای عایق ایجاد کرده و راندمان انتقال حرارت را به شدت کاهش میدهد، که منجر به افزایش مصرف انرژی میشود.
فیلترهای مغناطیسی با جذب این ذرات مزاحم، از بروز تمامی این مشکلات جلوگیری میکنند.
طراحی بهینه فیلترهای تیکال: ظرفیت جذب، افت فشار مینیمال و سهولت نگهداری
طراحی فیلترهای مغناطیسی تیکال، با هدف ارائه حداکثر کارایی و حداقل مزاحمت صورت گرفته است:
- ظرفیت جذب بالا: طراحی منحصر به فرد محفظه مغناطیسی، امکان جذب حجم بالایی از ذرات را بدون نیاز به تخلیه مکرر فراهم میکند.
- افت فشار مینیمال: مسیر جریان به گونهای طراحی شده است که حداقل مقاومت را در برابر عبور سیال ایجاد کند، در نتیجه تأثیری بر راندمان پمپ یا افت فشار سیستم نخواهد داشت.
- سهولت نگهداری: تمیز کردن فیلتر تیکال، فوقالعاده آسان است. تنها کافی است هسته مغناطیسی را از محفظه خارج کرده و ذرات جذب شده را با آب شستشو دهید. نیازی به تعویض کارتریج یا قطعات مصرفی نیست.
تأثیر فیلتر مغناطیسی بر افزایش طول عمر و راندمان تجهیزات سیرکوله
نصب یک فیلتر مغناطیسی تیکال در مدار سیرکوله شما، نه تنها یک اقدام پیشگیرانه است، بلکه یک سرمایهگذاری هوشمندانه برای افزایش طول عمر و بهبود راندمان کلی سیستم شماست.
کاهش سایش پمپ و شیرآلات: حفاظت از اجزای مکانیکی در برابر ذرات ساینده
پمپها و شیرآلات، قطعات متحرکی هستند که در معرض جریان سیال قرار دارند. ذرات مگنتیت و سایر آلایندههای فلزی که در آب معلق هستند، مانند یک کاغذ سنباده عمل کرده و به مرور زمان باعث سایش پروانههای پمپ، نشیمنگاه شیرآلات و سایر قطعات میشوند. این سایش، منجر به کاهش راندمان، افزایش صدای پمپ و در نهایت، خرابی زودهنگام میشود. فیلتر تیکال با حذف این ذرات ساینده، از قلب سیستم شما محافظت کرده و طول عمر مفید آن را به طرز چشمگیری افزایش میدهد.
بهبود انتقال حرارت در مبدلها: جلوگیری از تشکیل لایههای رسوبی مغناطیسی
همانطور که پیشتر اشاره شد، تجمع ذرات مگنتیت بر روی سطوح داخلی مبدلهای حرارتی، یک لایه عایق حرارتی ایجاد میکند. این لایه، مانع از انتقال موثر گرما یا سرما بین سیال و محیط اطراف میشود. نتیجه این امر، کاهش راندمان مبدل، افزایش زمان لازم برای گرم یا سرد شدن و در نهایت، افزایش مصرف انرژی (گاز یا برق) است. تیکال با جذب مگنتیت، سطوح تبادل حرارت را تمیز نگه داشته و از افت راندمان انرژی جلوگیری میکند.
کاهش فرکانس رسوبزدایی صرفهجویی در هزینههای عملیاتی و نگهداری
سیستمهایی که فیلتر مغناطیسی ندارند، به دلیل تجمع رسوبات (از جمله مگنتیت) نیاز به رسوبزدایی دورهای با مواد شیمیایی یا روشهای مکانیکی دارند. رسوبزدایی، فرآیندی پرهزینه، زمانبر و گاهی آسیبزا برای تجهیزات است. با نصب فیلتر تیکال، فرکانس نیاز به رسوبزدایی به شدت کاهش مییابد و در بسیاری از موارد، به طور کامل از بین میرود. این امر، به معنای صرفهجویی قابل توجه در هزینههای نگهداری و عملیاتی سیستم شما است.
مطالعات موردی کاربرد فیلترهای تیکال در صنایع تهویه مطبوع و گرمایشی
تجربه عملی نشان داده است که فیلترهای مغناطیسی تیکال، نتایج خیرهکنندهای در کاربردهای واقعی دارند. در صنایع تهویه مطبوع و گرمایشی، که سیستمهای سیرکوله نقش حیاتی ایفا میکنند، استفاده از تیکال منجر به:
- افزایش راندمان پکیجهای گرمایشی و آبگرمکنها.
- کاهش مصرف انرژی در چیلرها و سیستمهای سرمایشی.
- بهبود عملکرد رادیاتورها و سیستمهای گرمایش از کف.
- کاهش چشمگیر خرابیهای ناشی از خوردگی در موتورخانهها.
تیکال با افتخار، راهحلی نوین و مؤثر برای محافظت از سرمایههای شما در برابر چالشهای پنهان سیرکوله ارائه میدهد.
سوالات متداول (FAQ)
۱. آیا فیلتر مغناطیسی تیکال فقط برای پکیجها قابل استفاده است؟ خیر، فیلترهای مغناطیسی تیکال برای هر سیستم سیرکولاسیون بسته که در آن آب یا سیال ناقل حرارت در جریان است و احتمال تشکیل ذرات آهنی (مگنتیت) وجود دارد، قابل استفاده هستند. این شامل سیستمهای گرمایش از کف، چیلرها، فنکویلها، سیستمهای خورشیدی و حتی برخی سیستمهای صنعتی میشود.
۲. هر چند وقت یکبار باید فیلتر تیکال را تمیز کرد؟ بستگی به میزان آلودگی سیستم شما دارد. در سیستمهای جدیدتر یا سیستمهایی که به طور منظم نگهداری میشوند، ممکن است هر ۶ ماه یا یک سال نیاز به تمیز کردن باشد. در سیستمهای قدیمیتر یا سیستمهایی که مشکلات خوردگی دارند، ممکن است نیاز به تمیز کردن ماهیانه یا فصلی باشد. نظافت فیلتر تیکال بسیار آسان است و نیازی به کمک متخصص ندارد.
۳. آیا فیلتر مغناطیسی تیکال میتواند جایگزین سختیگیر شود؟ خیر. فیلترهای تیکال برای حذف ذرات مغناطیسی (مانند مگنتیت) و جلوگیری از خوردگی گالوانیک طراحی شدهاند. سختیگیرها برای حذف یونهای کلسیم و منیزیم (عوامل سختی آب) که منجر به رسوب آهکی میشوند، کاربرد دارند. هر دو برای حفاظت کامل سیستم، میتوانند مکمل یکدیگر باشند.
۴. نصب فیلتر تیکال چقدر پیچیده است؟ نصب فیلترهای تیکال بسیار ساده بوده و معمولاً توسط یک نصاب مجرب در زمان کوتاهی قابل انجام است. این فیلترها به گونهای طراحی شدهاند که به راحتی در مسیر برگشت مدار سیرکولاسیون نصب شوند.
امیدوارم این مقاله جامع و کاربردی، به خوبی به نیازهای شما پاسخ داده باشد و کاربران را به مطالعه بیشتر و آشنایی با محصولات تیکال ترغیب کند.
